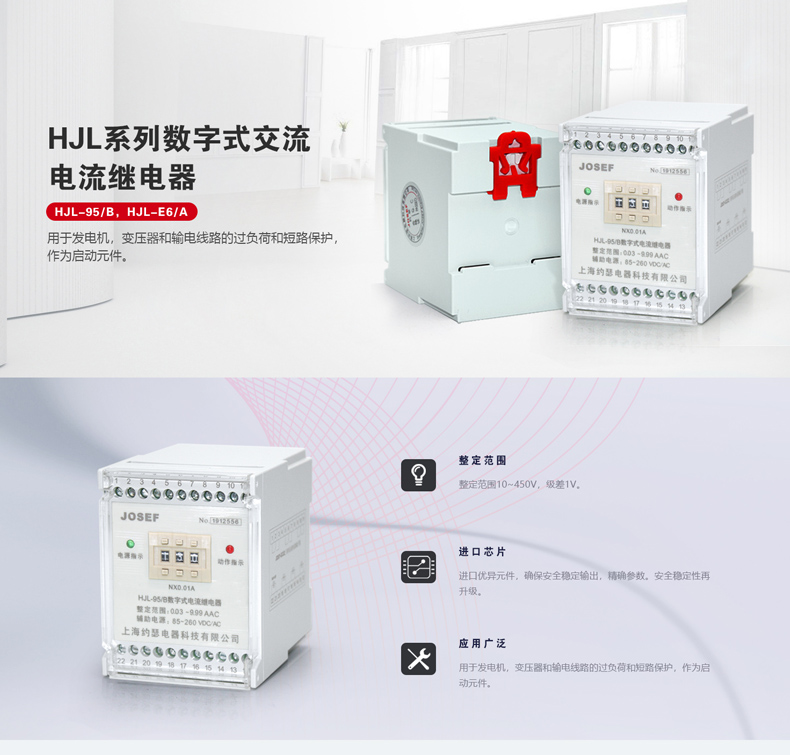

HJL-95/B;HJL-E6/A数字式交流电流继电器



HJL数字式交流电流继电器
系列型号
HJL-E3/A数字式交流电流继电器;(数显型)HJL-E3/B数字式交流电流继电器;(数显型)
HJL-E6/A数字式交流电流继电器;HJL-E6/B数字式交流电流继电器;
HJL-94/A数字式交流电流继电器;HJL-94/B数字式交流电流继电器;
HJL-95/A数字式交流电流继电器;HJL-95/B数字式交流电流继电器;
HJL-96/A数字式交流电流继电器;HJL-96/B数字式交流电流继电器;
HJL-97/A数字式交流电流继电器;HJL-97/B数字式交流电流继电器;
HJL-98/A数字式交流电流继电器;HJL-98/B数字式交流电流继电器;
HJL-99/A数字式交流电流继电器;HJL-99/B数字式交流电流继电器;

1.用途
HJL系列数字式交流电流继电器为瞬时动作特性,用于发电机,变压器和输电线路的过负荷和短路保护,作为启动元件。

2.安装结构
   导轨安装9,导轨安装E 两种壳体尺寸,具体尺寸请参考外型尺寸图。
3.特点
1) 采用3位拔盘整定
2) 整定范围0.05A~6A,级差0.01A
3).50Hz、60 Hz通用。
HJL数字式交流电流继电器型号说明
5.技术参数
(1).  额定电流、整定范围、返回系数、辅助电源见下表。



HJL-95/B;HJL-E6/A数字式交流电流继电器名称型号

额定电流
(A)
长期允许
接通电流
(A)
瞬时允许
过载电流
(A)
整体范围
(A)
级差
(V)
返回系数
辅助电源
电流继电器
HJL-□□/A
5
6
20
0.2~6
0.01
0.9~0.95
85-265V
交直流通用
HJL-□□/B
1
4
20
0.05~1.2
0.01
(2).工作频率:50Hz、60Hz正弦波,通用。
(3).动作时间:在继电器上施加1.1倍整定电流,动作时间小于35ms,施加两倍整定电流,
动作时间小于30ms。
(4).返回时间:继电器从输入1.1倍整定电流下降到0.5倍整定电流,返回时间小于30ms。
(5).整定值误差:不大于2%,同一继电器在同一整定电流下,动作*性不大于1%。
(6).功耗:小于5W:辅助电源:85~265V,交直流通用。
(7).触点容量:可长期接通5A,可断开250VDC,τ=5ms  50W直流有感负载;可断开250VAC,
COSΦ=0.4,250VA交流负载。
(8).绝缘电阻:继电器外壳与外露带电端子之间,用开路电压500V的兆欧表测量,绝缘电阻
大于300MΩ。
(9).介质强度:继电器外壳与外露带电端子之间,能承受2KV(有效值)50Hz的试验电压历时1
分钟,不击穿,无闪络现象。
6.使用条件
(1).环境温度:-10℃~50℃;
(2).无导电气体,无腐蚀性气体,无较强振动;
(3).工作位置:任意;
(4).周围磁场强度:小于0.5mT;
(5).不得有雨水和雪,有防雾、防尘、防风沙设施。

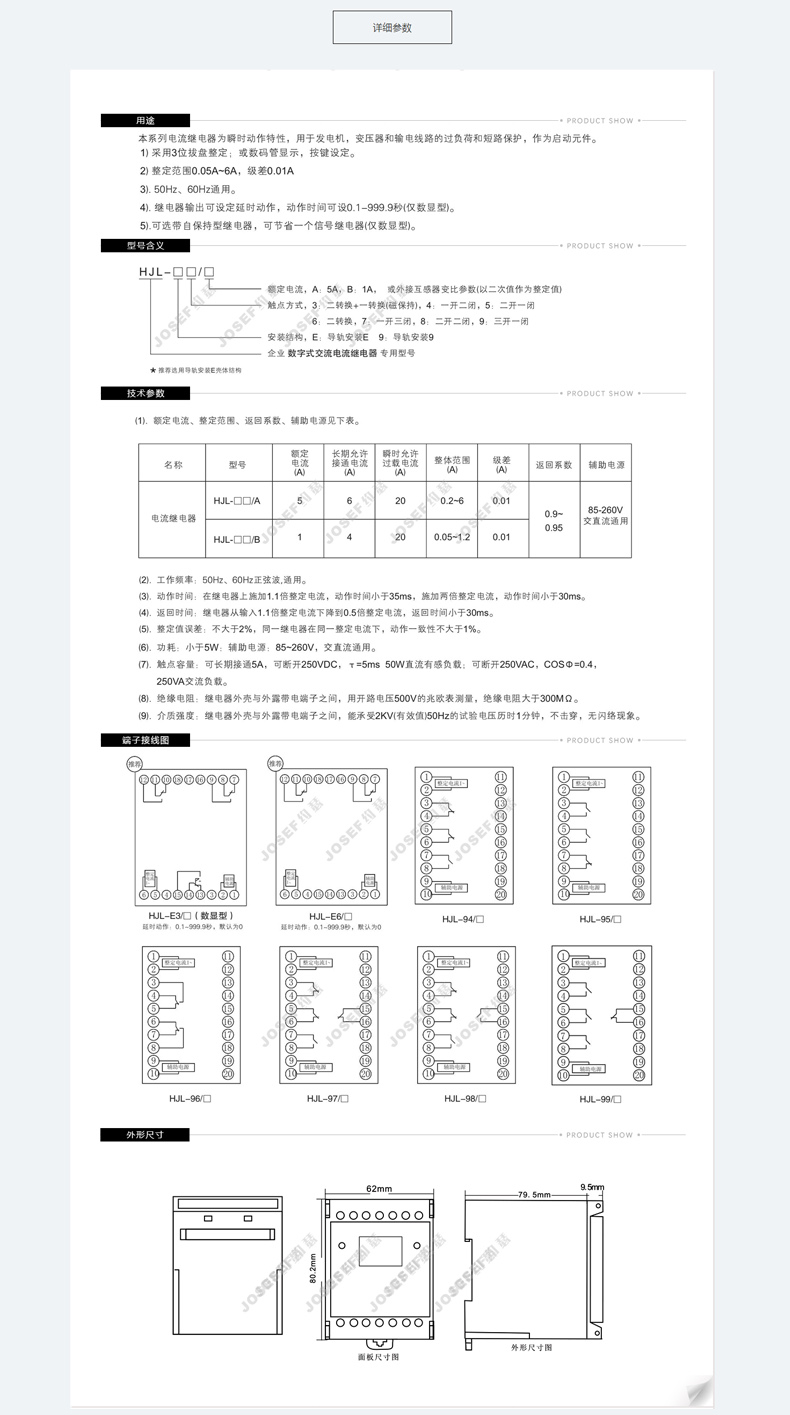

HJL-95/B;HJL-E6/A数字式交流电流继电器接线图集外形尺寸图
